Подключение RMI к счётчикам

Подключение RMI к счетчику

ШАГ 1

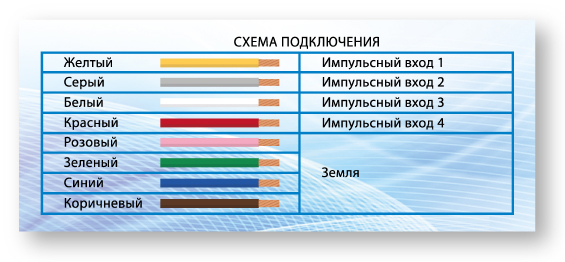

  1. Подключить контакты импульсного выхода счётчика к RMI согласно схеме:

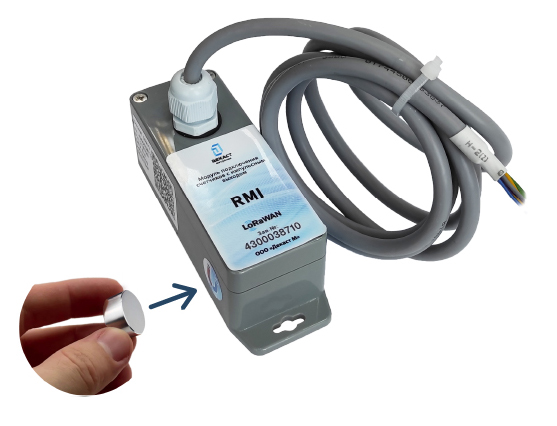

  2. Поднести к RMI магнит (на 6-7 секунд) и отправить внеочередное сообщение

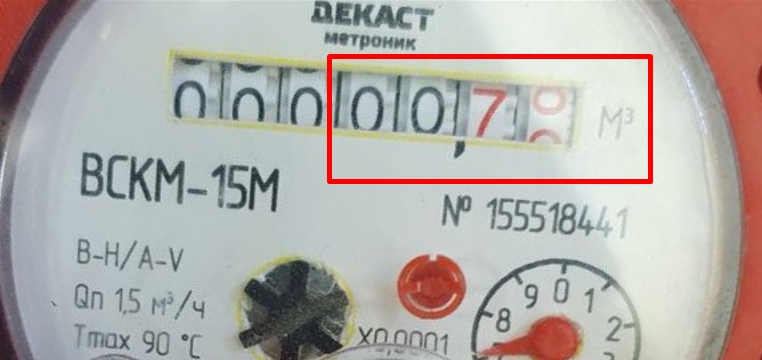

  3. После подключения счётчвика необходимо Посмотреть и зафиксировать показания на счетчике в куб.м. (это М)

ШАГ 2

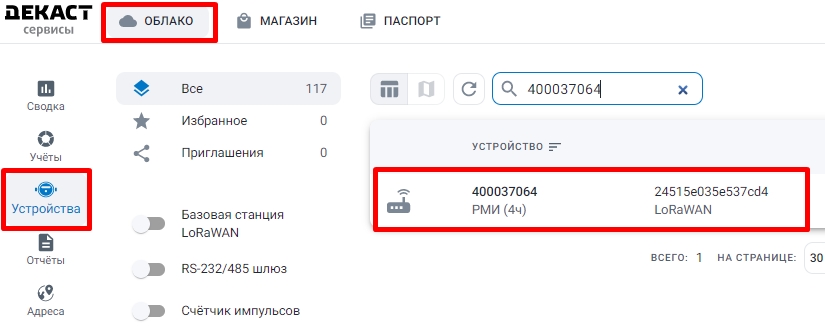

  1. Находим этот RMI, который вы только что подключили в разделе "Устройства" по серийному номеру и заходим в него.

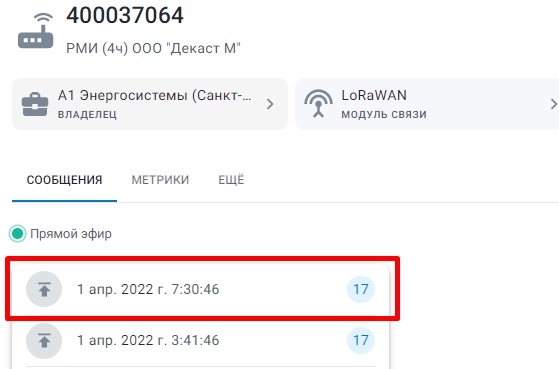

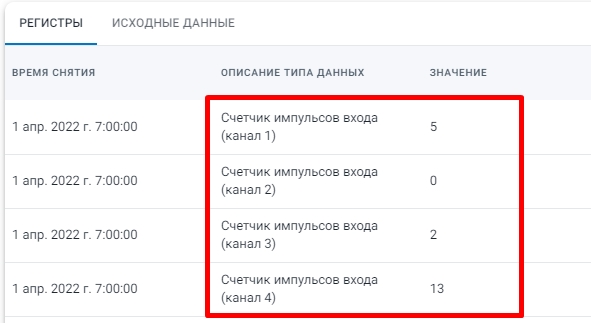

  1. Необходимо посмотреть пришедшее сообщение, в котором найти кол-во накопленных импульсов на канале, к которому подключили счетчик (Пусть кол-во импульсов = N) Дата и время отпрваки сообщения должно быть актуальным и соответстовать тому времени, когда вы прикладывали магнит

Всего передаются данные о количестве импульсов по 4 каналам. Каждый канал соответствует номеру входа, к которому подключен счётчик.

ШАГ 3

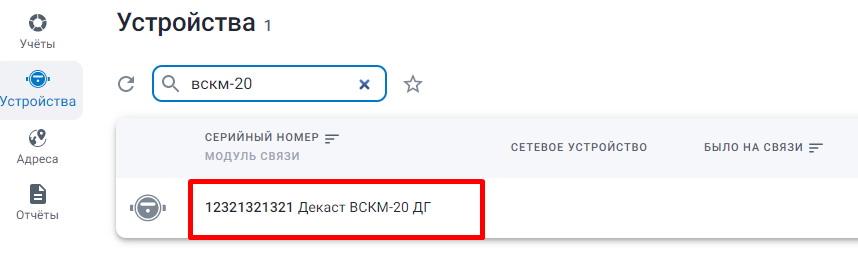

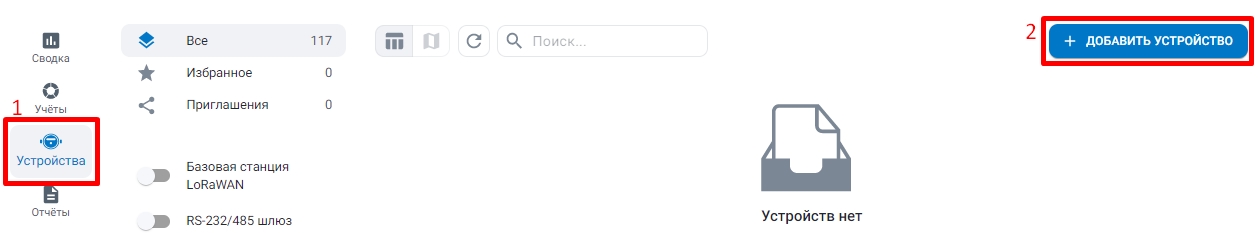

  1. Добавляем счётчик воды с импульсным выходом в "Устройства" (если он не был добавлен ранее)

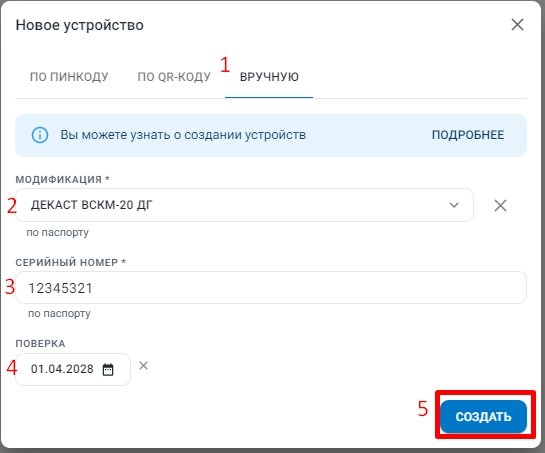

Заполняем все поля и нажимаем кнопку "Создать"

ШАГ 4

  1. Заходим в созданный счётчик

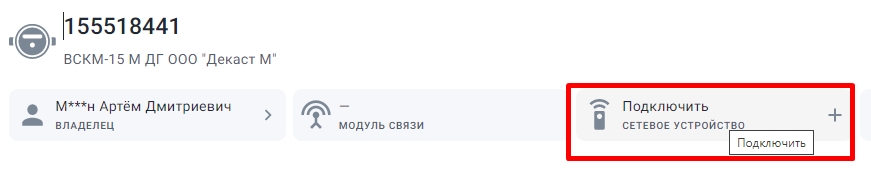

  1. Подключаем Сетевое устройство, Кнопка "Подключить сетевое устройство", затем заполняем все поля и нажимаем кнопку "Подключить"

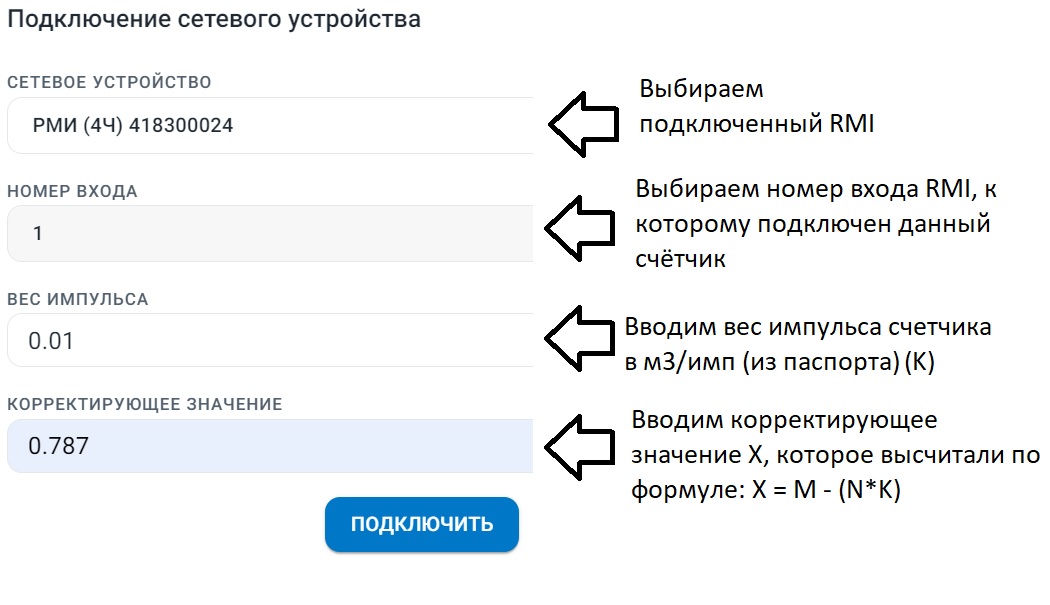

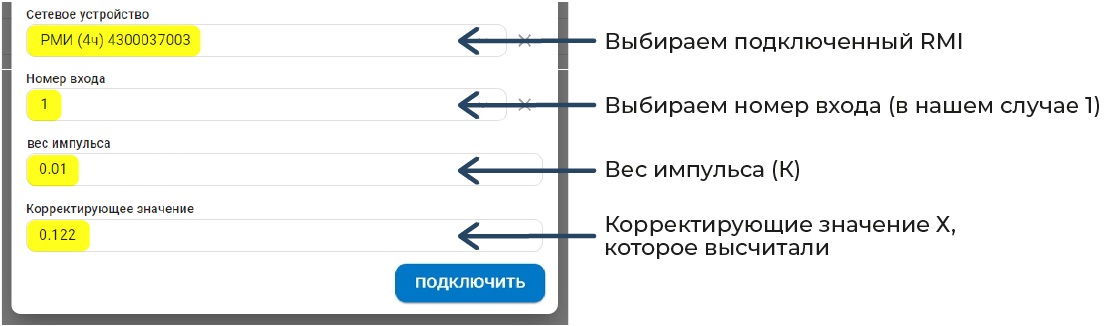

В поле “корректирующие значение” нужно ввести число Х, вычислив уравнение Х = M - N * K , где:

М - это начальные показания на счётчике (в м3)

N - количество импульсов на канале, которое прислал RMI

K - вес импульса счётчика в куб.м./имп из паспорта (в м3/имп), например если вес импульса = 10 литров импульс, то следует ввести 0.01

ШАГ 5

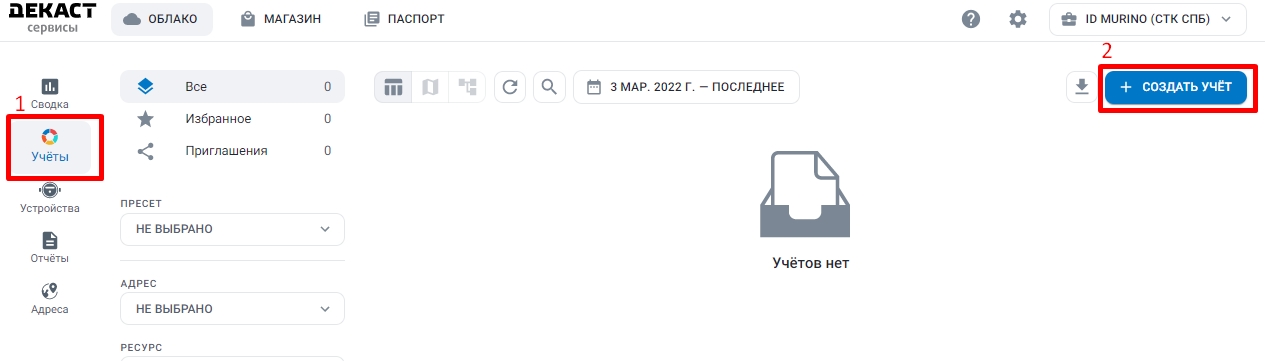

  1. Создаём Учёт (Вкладка "Облако" - Раздел "Учёты" - "Создать Учёт")

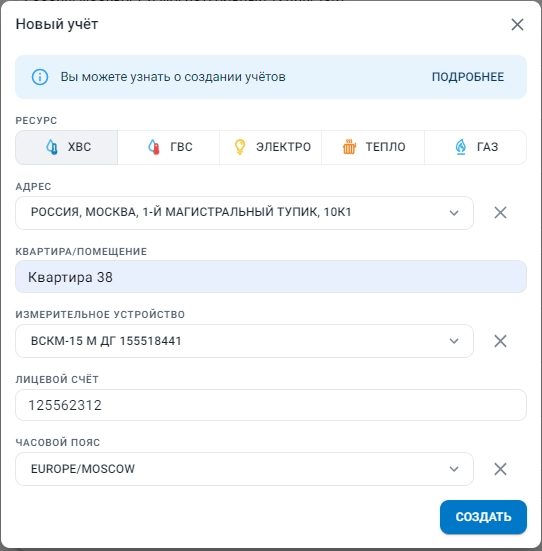

  1. Заполняем все поля

Измерительное устройства - это счётчик воды, который вы подключали к RMI

После следующей отправки сообщения от RMI показания прибора отобразятся в разделе "Учёты".

ПРИМЕР ВЫЧИСЛЕНИЯ КОРРЕКТИРУЮЩЕГО ЗНАЧЕНИЯ

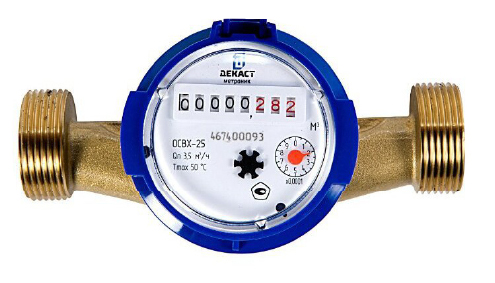

  1. Смотрим показания на счётчике. В данном случае показания 0,282 м3, соответственно значение М=0,282

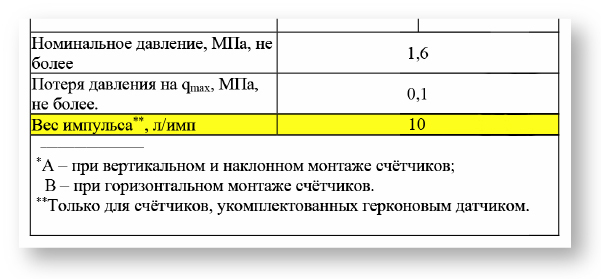

  2. Смотрим вес импульса в паспорте счётчика. В Данном случае вес импульса 10 л/имп = 0,01 м3/имп, соответственно значение К=0,01

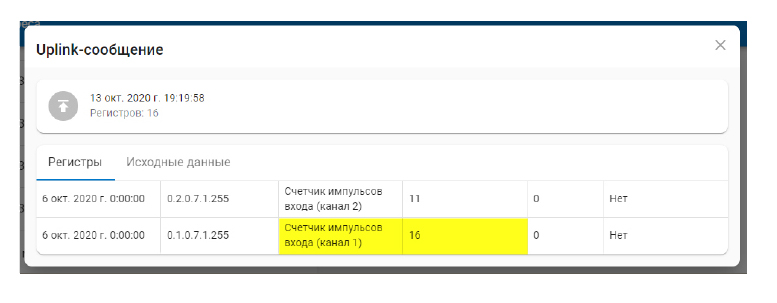

  3. Счётчик подключен к первому каналу RMI. Заходим в последнее переданное сообщение от RMI и смотрим значение импульсов на первом канале. В данном случае количество импульсов = 16, соответственно N=16
  4. Вычисляем корректирующее (X) значение по формуле: X = M - N * K

Получется X = 0,282 – 16*0,01 = 0,122

Итого, при создании учёта указываем следующие данные
